一、用途及特點

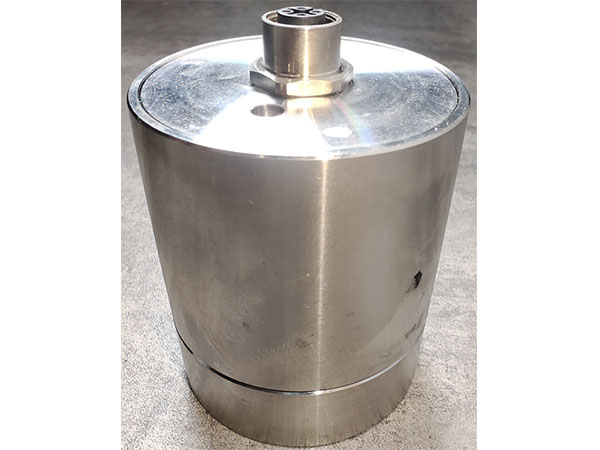

　　本款不銹鋼圓柱型五芯線三軸加速度拾振器，專為復雜環境下的多維度振動精準測量設計，核心功能是同步采集X、Y、Z三個正交方向的加速度振動模擬信號，廣泛應用于工業設備振動監測（如泵體、電機）、重型機械故障診斷、建筑結構健康檢測、車載振動測試及實驗室高精度振動分析等場景。
　　相較于傳統拾振器，其核心優勢集中于耐用性、便捷性與穩定性：一是不銹鋼圓柱結構，采用304不銹鋼材質打造殼體，直徑60mm、高度70mm的緊湊圓柱設計，兼具抗沖擊（耐1.5m跌落沖擊）、耐腐蝕（可耐受弱酸堿環境）特性，防護等級提升至IP65，適配潮濕、粉塵及輕度腐蝕性工業環境；二是五芯線集成設計，將2根電源線與3根三軸信號線整合為單根屏蔽電纜，避免多線雜亂布線，降低設備內部、狹小安裝空間的布線難度，同時減少線纜間干擾；三是免調節固定參數，出廠前已完成信號增益校準，無放大倍數調節部件，開機即可輸出標準加速度模擬信號，無需專業人員調試，大幅降低操作門檻；四是單一直流供電，僅需12V DC電源即可穩定工作，適配便攜式鋰電池、車載電源、工業直流電源模塊等常見供電設備，無需額外電源轉換單元；五是精準信號輸出，依托高精度壓電傳感芯體與低噪聲調理電路，結合100mV/g靈敏度與±2g量程設計，確保三軸信號低漂移、高線性度，可直接與數據采集卡、示波器、記錄儀等設備配接，無需額外信號轉換模塊。
　　二、技術指標
　　1.測量參量：X、Y、Z三軸加速度（正交布置，兩兩垂直，X/Y軸為水平方向，Z軸為軸向），同步輸出獨立單端模擬信號，全面覆蓋三維空間振動測量需求。
　　2.加速度量程：±2g，精準適配微弱振動（如建筑脈動0.01g-0.1g）至中等強度振動（如電機運行0.1g-1.8g）場景，避免量程過大導致的微弱信號測量精度不足。
　　3.靈敏度：100mV/g±5%（典型值），三軸靈敏度偏差≤3%，確保多軸測量數據的一致性與可比性，為設備振動特性分析、多方向振動對比提供可靠數據基礎。
　　4.輸出信號類型：單端模擬電壓信號，輸出阻抗≤300Ω，兼容多數數據采集設備（輸入阻抗≥1kΩ），無需額外阻抗匹配電路，減少信號傳輸損耗與失真。
　　5.頻率響應范圍（-3dB）：1Hz-1500Hz，覆蓋低頻脈動（如結構固有振動）至中高頻設備振動（如齒輪嚙合振動）的主流測量需求，全頻段線性度誤差≤2%，保證不同頻率振動信號的測量準確性。
　　6.輸入噪聲：≤0.15mg/√Hz（ 100Hz），極低的噪聲水平可有效捕捉微弱振動信號，避免噪聲干擾對測量結果的影響，尤其適合微振動監測場景。
　　7.電源參數：僅支持12V DC供電，電壓允許波動范圍±10%（10.8V-13.2V），超出范圍將觸發內置過壓保護電路，自動切斷供電以保護內部元件；工作電流≤25mA，低功耗設計延長便攜式電源續航，10000mAh鋰電池可連續供電約400小時。
　　8.尺寸與重量：直徑60mm、高度70mm的圓柱結構，殼體壁厚2mm，兼顧輕量化與結構強度；重量320g（含不銹鋼殼體），雖略重于塑料殼體拾振器，但不銹鋼材質的穩定性可減少振動傳遞損耗，更適合工業強振動環境。
　　9.材質與防護：殼體采用304不銹鋼，表面經拉絲處理，防銹等級達到GB/T 10125-2021標準中的中性鹽霧試驗48小時無腐蝕；防護等級IP65，可完全防塵、防噴射水（如車間噴淋清潔），適應潮濕、多塵的工業場景。
　　10.電纜規格：配套五芯屏蔽電纜（長度3米），線徑0.3mm2，屏蔽層覆蓋率90%，有效減少電磁干擾；電纜一端采用M12防水航空插頭與拾振器連接，另一端預壓端子，兼顧防水性與接線便捷性，可在潮濕環境中穩定使用。
　　11.安裝適配：底部預留4個M5均勻分布安裝孔（孔距40mm，呈正方形排布），適配4顆M5安裝螺絲，安裝穩定性優于3孔設計，可更好應對工業強振動環境下的長期固定需求。
　　三、工作原理
　　本拾振器基于壓電效應與單端信號傳輸原理工作，核心由三軸壓電傳感單元、固定增益調理電路、電源管理與保護電路及五芯線防水接口組成，不銹鋼殼體不僅提供物理防護，還能減少外部電磁干擾，無需放大倍數調節，通過固定電路參數實現穩定信號輸出，具體工作流程如下：
　　1.振動感知：內部沿X、Y、Z軸正交安裝三個高精度壓電陶瓷片，每個陶瓷片均與鎢合金慣性質量塊剛性連接（鎢合金密度高，可提升微弱振動感知靈敏度）。當被測對象發生振動時，慣性質量塊因慣性作用與不銹鋼殼體產生相對位移，位移對壓電陶瓷片產生機械應力。根據壓電效應，陶瓷片在應力作用下產生與應力大小（即振動加速度大小）成正比的電荷信號，電荷極性隨振動方向（加速度方向）變化，從而實現對三軸加速度信號的初步捕捉。
　　2.信號調理：壓電陶瓷片產生的電荷信號微弱且易受干擾，需通過內置固定增益調理電路處理。電路首先通過高輸入阻抗（≥1012Ω）的電荷放大器（增益出廠校準固定，無調節功能）將電荷信號轉換為電壓信號，隨后經低通濾波器（截止頻率1500Hz）濾除高頻噪聲，再通過電壓跟隨器將輸出阻抗穩定在≤300Ω，最終形成標準單端模擬電壓信號（與加速度成正比）。整個調理過程參數固定，避免人為調節導致的信號偏差，確保輸出信號穩定一致。
　　3.電源管理與保護：12V DC電源通過五芯線中的電源線輸入后，經內置低壓差穩壓模塊（LDO）轉換為5V直流電壓，為三軸壓電傳感單元與調理電路供電。同時，電路內置過壓（≥13.5V）、過流（≥50mA）雙重保護芯片：電壓過高時，保護芯片迅速切斷供電回路；電流異常增大時，觸發限流保護，防止內部元件燒毀。當電源恢復正常后，保護電路自動復位，設備無需重啟即可恢復工作。
　　4.信號輸出：調理后的X、Y、Z軸電壓信號與電源正負極通過五芯線實現單端傳輸，電源負極作為公共地，各軸信號均以公共地為參考基準輸出。無振動時，各軸輸出標準零位電壓（2.5V，即電源電壓的1/2），方便數據采集設備判斷信號是否正常；加速度為正方向時，輸出電壓高于2.5V；負方向時低于2.5V，電壓變化量嚴格遵循100mV/g靈敏度關系（1g加速度對應100mV電壓變化，±2g量程對應電壓輸出范圍0V-5V）。不銹鋼殼體通過接地端子與被測設備外殼連接，可進一步屏蔽外部電磁干擾，提升信號純凈度。
　　四、使用方法
　　（一）電源與信號電纜識別
　　配套五芯屏蔽電纜采用M12防水航空插頭與拾振器連接，線身顏色標識清晰，端子定義如下（產品外殼及插頭均標注接線說明，可交叉核對）：

線身顏色	功能定義	連接對象與備注
紅色	電源正極（12V+）	接外部 12V DC 電源正極，電壓需在 10.8V - 13.2V 范圍內
黑色	公共地（GND）	同時作為電源負極與信號地，需接入外部電源負極及數據采集設備公共地，建議與不銹鋼殼體接地端子共地
黃色	X 軸信號輸出	輸出 X 方向加速度模擬信號，接入數據采集設備模擬輸入通道（如 AI1）
綠色	Y 軸信號輸出	輸出 Y 方向加速度模擬信號，接入數據采集設備模擬輸入通道（如 AI2）
藍色	Z 軸信號輸出	輸出 Z 方向（軸向）加速度模擬信號，接入數據采集設備模擬輸入通道（如 AI3）

　　（二）電源連接
　　1.電源選型：根據場景選擇適配電源：①12V/5000mAh便攜式鋰電池（帶電量顯示，適合野外無市電場景，續航約200小時）；②12V/1A工業直流電源模塊（帶過壓保護，適合車間固定安裝）；③12V車載電源適配器（帶濾波功能，適合車載振動測試）。所有電源需確保輸出電流≥50mA，滿足設備工作電流（≤25mA）的冗余需求，避免電流不足導致信號漂移。
　　2.接線步驟：
　　o斷開所有電源，確保操作安全；
　　o將五芯電纜紅色線接入電源正極（+）端子，黑色線接入電源負極（-）端子，推薦使用端子臺固定（避免虛接），臨時測試可使用帶絕緣套的鱷魚夾（確保金屬接觸良好，防止短路）；
　　o將電纜M12插頭對準拾振器頂部接口，順時針旋轉1/4圈直至“咔嗒”鎖定，確保防水密封（未鎖定將影響IP65防護效果）；
　　o接通電源，觀察拾振器頂部電源指示燈（綠色）：燈亮表示供電正常；若燈不亮，用萬用表測量紅黑線間電壓（確認是否在10.8V-13.2V），檢查插頭是否鎖定到位、接線極性是否正確（正負極接反會觸發保護，無輸出），排除故障后重新嘗試。
　　（三）拾振器安裝與方向校準
　　1.安裝準備：
　　o清潔被測點表面（金屬、混凝土等），去除油污、銹跡、灰塵，確保表面平整（平面度誤差≤0.1mm）；若表面不平整，需用砂紙打磨或墊薄金屬墊片（厚度≤0.5mm）找平，避免安裝傾斜導致測量誤差；
　　o選擇安裝方式：①螺栓固定（推薦）：拾振器底部預留4個M5均勻分布安裝孔（孔距40mm，呈正方形排布），取配套的4顆M5不銹鋼安裝螺絲，分別穿過安裝孔與被測設備預設的螺紋孔對齊，用扭矩扳手（量程0-5N?m）將每顆螺絲擰緊至1.5N?m（避免過緊損壞殼體或過松導致安裝松動），4顆螺絲均勻受力可提升安裝穩定性，尤其適合長期振動監測場景；②磁性底座固定（可選配件）：將磁性底座（吸力≥20kg）吸附在金屬被測表面，再通過底部4個安裝孔中的2-3個（對稱選擇）用M5螺絲將拾振器固定在底座上，適合臨時測試場景；③環氧樹脂粘合：長期監測場景（≥6個月）可使用高強度環氧樹脂，在底部涂抹薄層（厚度1-2mm），貼合被測點后靜置24小時至完全固化，粘合前可先通過1-2顆螺絲臨時固定，待膠水固化后拆除螺絲，確保安裝位置精準。
　　2.方向校準：
　　o參考拾振器外殼標識：圓柱側面標注“X”“Y”軸箭頭（水平方向，夾角90°），頂部標注“Z”軸箭頭（沿圓柱軸向，垂直于X/Y軸平面）；
　　o水平振動測量（如設備徑向振動）：調整拾振器，使X/Y軸箭頭指向需測量的水平方向，用配套水平儀（精度0.1°）貼緊圓柱側面校準，確保X/Y軸水平偏差≤1°；
　　o垂直振動測量（如設備軸向振動）：確保Z軸箭頭垂直于水平面（向上或向下，根據測量需求選擇），用水平儀貼緊頂部校準，垂直偏差≤1°；
　　o安裝完成后，輕拉拾振器殼體各方向，確認無松動（螺栓固定需逐一檢查4顆螺絲松緊度，磁性底座需確認吸附牢固無偏移），避免安裝不牢引入附加振動，影響測量精度。
　　（四）信號連接與驗證
　　1.連接步驟：
　　o斷開數據采集設備（數據采集卡、示波器等）電源，避免熱插拔損壞設備；
　　o將五芯電纜黑色線（公共地）接入采集設備公共地（GND）端子，同時將拾振器底部接地端子（M4螺紋）通過導線與采集設備外殼或大地連接（增強抗干擾能力）；
　　o黃色線（X軸）、綠色線（Y軸）、藍色線（Z軸）分別接入采集設備三個獨立模擬輸入通道，記錄通道與軸的對應關系（建議在采集軟件中備注，避免數據混淆）；
　　o檢查接線：確保無錯接（如信號線接入電源端子）、短接（如信號線與公共地短接），確認所有接線牢固后，接通采集設備電源。
　　2.信號驗證：
　　o無振動狀態下，打開采集軟件，觀察各軸輸出電壓：正常應穩定在2.5V±0.1V（零位電壓）；若某軸電壓偏差超2.4V-2.6V范圍，檢查該軸信號線與公共地連接是否牢固，或重新測量電源電壓（紅黑線間）；
　　o輕敲拾振器X軸正方向（沿X軸箭頭），觀察采集軟件：X軸電壓應偏離零位（如升至2.7V以上），波動幅度與敲擊力度成正比；Y/Z軸電壓波動≤0.05V（無明顯變化）；同理，分別敲擊Y軸、Z軸方向，驗證對應軸信號正常，確認三軸信號獨立無串?dāng)_。
　　（五）數據采集設置與注意事項
　　1.采集參數設置（無需設置放大倍數，按固定參數配置）：
　　o信號類型：單端模擬電壓信號；
　　o靈敏度：100mV/g（嚴格按產品標注設置，直接影響加速度計算精度，如設置錯誤會導致測量值偏差10倍以上）；
　　o采樣率：建議為頻率響應上限的5-8倍（本產品1500Hz，推薦采樣率8000Hz-12000Hz），避免信號混疊（采樣率過低會導致高頻信號誤判為低頻信號）；
　　o采集量程：根據±2g對應電壓范圍（0V-5V），將采集設備輸入量程設為0-5V，確保覆蓋全量程，避免信號溢出（溢出會導致數據失真）。
　　2.使用注意事項：
　　o環境防護：雖為IP65防護，但禁止長時間浸泡在水中（如水下環境），潮濕環境使用后需用干布擦拭殼體，防止殘留水分影響接口壽命；
　　o電磁干擾規避：避免在強電磁環境（如變電站、高頻焊接設備旁）使用；若無法避開，需將五芯電纜穿金屬屏蔽管，屏蔽管兩端接地（接地電阻≤4Ω），同時確保不銹鋼殼體可靠接地；
　　o電纜保護：禁止拉扯、彎折電纜（允許最小彎曲半徑≥25mm），避免M12插頭頻繁插拔（建議安裝完成后減少拆卸），防止接口磨損影響防水性；
　　o維護保養：每月檢查一次接線與安裝狀態，重點查看4顆M5安裝螺絲是否松動（工業振動環境易導致螺絲松動，需及時擰緊），工業粉塵環境需每季度用壓縮空氣（壓力≤0.3MPa）清理殼體表面灰塵；校準周期為1年，到期需聯系廠家或第三方計量機構重新校準；
　　o故障處理：若出現零位漂移超0.2V、某軸無信號輸出，先檢查電源電壓（10.8V-13.2V）、接線是否正常；若故障未排除，聯系廠家維修（禁止自行拆解，不銹鋼殼體拆解需專用工具，且會破壞內部校準參數）。
　　五、儀器成套性
　　1.拾振器主體：1臺，304不銹鋼圓柱殼體，內置三軸壓電傳感單元與調理電路，頂部設電源指示燈與M12電纜接口，底部預留4個M5安裝孔與接地端子，出廠附帶校準數據標簽。
　　2.五芯屏蔽電纜：1根，長度3米，M12防水航空插頭（拾振器端），另一端預壓端子，線身標注顏色與功能，屏蔽層覆蓋率90%。
　　3.安裝附件包：1套，含M5不銹鋼安裝螺絲（4顆，長度10mm）、金屬墊片（4片，適配安裝螺絲，防止螺絲擰緊時劃傷殼體）、高強度環氧樹脂粘合劑（1支，10ml）、水平儀（1個，精度0.1°）、扭矩扳手（1把，量程0-5N?m，用于控制螺栓擰緊力矩）。
　　4.校準證書：1份，標注出廠編號、各軸靈敏度（X/Y/Z軸分別標注）、零位電壓、頻率響應曲線、線性度誤差，校準有效期1年，可作為計量溯源依據。
　　5.使用說明書：1本，含用途、技術指標、原理、使用方法、維護保養及故障排查，附帶接線示意圖、安裝步驟圖解（含4顆M5螺絲安裝位置圖）及參數設置示例。
　　6.產品合格證：1份，證明產品經出廠檢驗合格，含生產日期、檢驗員編號、廠家名稱、聯系方式及質量承諾。
